1 高壓真空斷路器應用中存在的技術問題
       操作過電壓。真空斷路器在操作時往往會產生較高的截流過電壓和電弧重燃過電壓，在運行管理中，需從技術上防止和抑制過電壓，如適當加大觸頭開距，以抑制電弧重燃過電壓，裝設性能較好的金屬氧化物避雷器或阻容保護裝置進行預防等。
       真空滅弧室的漏氣問題。隨著真空滅弧室使用時間的增長和開斷次數增多，以及受外界因素的作用，其真空度會逐步下降，影響它的開斷能力和耐壓水平。目前，普遍使用縱向磁場滅弧原理和銅鉻觸頭材料，以減少觸頭燒損，提高電氣壽命。但如果導電桿同心度調整不當，將影響真空滅弧室的封接強度，導致漏氣。為了保證同心度的調整，合理的選擇使用和儲存環境，是解決真空滅弧室漏氣問題的重要措施。
合閘彈跳。在斷路器合閘時，觸頭剛接觸直至觸頭穩定接觸瞬間為止的時間稱為合閘彈跳時間，實踐及理論分析均表明，它是影響滅弧室電壽命的重要因素。但由于其遠小于合閘過程中電弧燃燒時間，一定范圍內的彈跳最主要的危害是加速觸頭的摩損，導致滅弧室電壽命的縮短。合閘彈跳是由于動靜觸頭的非彈性碰撞引起的，彈跳值大小與諸多因素有關，如觸頭彈簧的彈力、合閘速度、開距、觸頭材料、安裝、調試質量、零部件的加工精度等等。
高壓負荷開關的回路電阻是產生溫升的主要熱源，而滅弧室的回路電阻通常要占回路電阻的50%以上。觸頭與外殼之間的真空形成了熱絕緣，因而產生的熱量只能通過動、靜導電桿向外部散熱。真空滅弧室靜端直接與靜支架相連，動端則通過導電夾、軟連接與動支架相連。因動端連接環節較多，導熱路徑較長，所以溫升的最高點多集中于動導電桿與導電夾搭接部位。在實際應用中，應結合過載能力差的特點，嚴格控制負荷電流，使其低于額定電流。
2 高壓真空斷路器的維護
       重視機械參數的調整。操動機構在真空斷路器機械結構中是最為復雜、精度要求最高的部分，機械參數的合理配置，直接關系到真空斷路器的技術性能和機械壽命。因此，要認真做好機械參數的調試工作，嚴格機械參數指標要求，規范備品備件管理和儲存，保證備品備件的技術性能指標和質量的一致性、通用性和可靠性。
嚴格控制真空斷路器的合、分閘速度，按照產品說明書的要求進行調節。

常用高壓開關柜型號

航鋒電氣有限公司地處浙南沿海，與溫州市區隔江相望，緊靠104國道、甬臺溫高速、金麗溫高速公路，距溫州機場、溫州火車站亦近在咫尺，交通便利。公司配備了現代化的生產線和先進檢測設備。

1.KYN28A

KYN28A-型室內金屬材料鎧裝電纜抽出來式開關柜關鍵用以發電站、工礦企業企事業單位配電設備及其供電系統的二次配電站的受電、合閘及大中型電機的啟動等。推行操縱、維護、實時監控系統和精確測量的用處。有健全的五防作用。

2.XGN2

XGN2-箱形移動式金屬材料封閉式開關柜,是用以3-10kV三相溝通交流50Hz做為單母線槽和單母線槽按段系統軟件接納與分派電磁能的設備，非常適用經常實際操作的場地。關鍵用以發電站、工礦企業企事業單位配電設備及其供電系統的二次配電站的受電、合閘及大中型電機的啟動等。推行操縱、維護、實時監控系統和精確測量。柜門為全拼裝式構造,有健全的五防作用。

3.GG1A-10（F）

GG1A-10(F)移動式髙壓開關柜適用3-10kV三相溝通交流50Hz系統軟件中做為接納與分派電磁能的用處，并具備對電源電路開展操縱、維護和檢測等作用。適用經常實際操作的場地，其母線槽系統軟件為單母線槽及單母線槽按段。

本柜門為焊合構造,有完善的機械設備“五防”作用,歷經很多年的生產制造,累積了豐富多彩的技術性及運作工作經驗,不斷完善柜門分?jǐn)嚯娏髁靠勺鰳?gòu)造,健全商品特性，目前柜門較大 額定電壓可保證4000A,分?jǐn)嚯娏髁枯^大 到40kA，因?yàn)樵撋唐冯娏髁考?jí)別大，母線槽構造多種多樣，斷電維修實際操作便捷,柜里室內空間大,因此在很多配電站獲得了廣泛運用。

4.XGN2-12

XGN2-箱形移動式金屬材料封閉式開關柜,是用以3-10kV三相溝通交流50Hz做為單母線槽和單母線槽按段系統軟件接納與分派電磁能的設備，非常適用經常實際操作的場地。關鍵用以發電站、工礦企業企事業單位配電設備及其供電系統的二次配電站的受電、合閘及大中型電機的啟動等。推行操縱、維護、實時監控系統和精確測量。柜門為全拼裝式構造,有健全的五防作用。

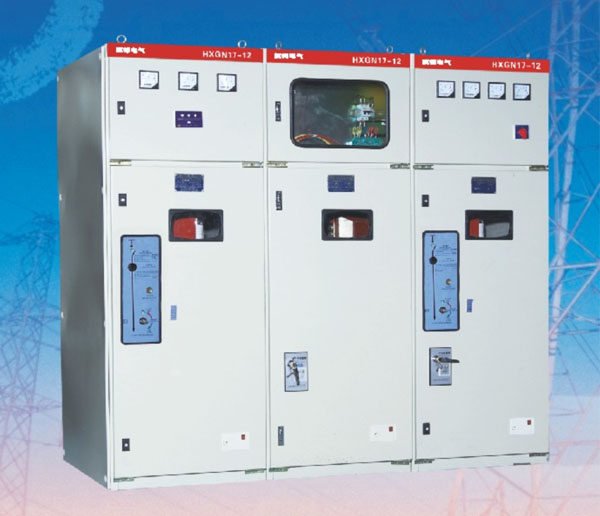

5.HXGN17

移動式髙壓開關柜適用3-10kV三相溝通交流50Hz系統軟件中做為接納與分派電磁能的用處，并具備對電源電路開展操縱、維護和檢測等作用。適用經常實際操作的場地，其母線槽系統軟件為單母線槽及單母線槽按段。

浙江航鋒電氣有限公司

聯系電話：18858771950

傳真：86-0577-62650681

郵箱：sales@csele.net

地址：浙江省柳市鎮方斗工業區橫涇西一路100號

網址：http://www.yurui.vip

一、界定差別：

低壓配電柜的額定電壓為溝通交流50Hz，額定電流380v的配電系統用以開關電源、照明燈具和配電設備的電磁能變換和操縱。本設備具備分?jǐn)嗄芰?qiáng)、動耐熱性好、電氣設備計劃方案靈便、組成便捷、系列產品、好用、構造新奇等特性。

。低壓配電柜適用發電站、原油、化工廠、冶金、紡織業、多層建筑等領域，用以輸配電、配電設備和電磁能變換，商品合乎GB7251.1-2013低電壓成套設備開關柜(IDTIEC60439-11999)規范。低壓開關柜歸屬于3C驗證強制驗證商品目錄中的商品。

二、零配件差別：

低壓配電柜的構成部分包含：配電箱主要包含：接線端子排、各種各樣閘刀開關、維護機器設備（空氣漏電開關、斷路器等）、測量設備（電流表、電流計、周波表等）、測量設備（有功功率、無功功率表）。低壓配電柜品種繁多，構件差別非常大。以動力柜為例子：自上而下：數控刀片電源開關、電壓互感器、空氣漏電開關、各支路漏電保護開關。假如電負載立即操縱，支路漏電保護開關下有交流接觸器、熱繼器和支路電壓互感器。自然，也有電流計、電流表、工作電壓切換開關和顯示燈。低壓開關柜的構成部分包含：低壓配電柜是開關柜中的一種。開關柜內的構件主要包含隔離開關、高壓隔離開關、高壓負荷開關、實際操作組織、電壓互感器和各種各樣保護設備帽。低壓開關柜有很多分類方法。例如，根據隔離開關安裝，可分成挪動開關柜和固定不動開關柜；或依據箱體構造的不一樣，可分成開關柜、金屬材料封閉式開關柜和金屬材料鎧裝電纜開關柜；依據額定電壓的不一樣，可分成髙壓開關柜和低壓開關柜，關鍵適用發電站、化工廠、冶金廠、冶金、住房、紡織業、輕工業、冶金、紡織業、住房等場所。

低壓開關柜通常是低壓真空開關柜，適用于6kV系統軟件的工程驗收與分派，及其礦井、垂直起降飛機、機械設備間的聯控、維護和監管。通常，低壓開關柜開關柜與外界電纜線的聯接是以金屬間距的時間段來聯接，電纜線可選用，并可將零序電流電壓互感器嵌入電化學纖維箱中，安裝檢修較為便捷。

在配網中，短路電流可由磁帶機的功率電阻進行限定，使母相電壓平穩到一定值，還能夠降低對每個元器件的短路故障電阻器規定，使礦井機器設備工作中平穩，因?yàn)榈V控柜里的配電設備有充足的二次電源插頭，主控室拆裝設備務必達到電腦界面及控制開關的規定，低壓低壓開關柜電纜頭、隔板構造的額外溫升及電纜頭、隔板構造的額外溫升。

礦井低壓開關柜的分派機器設備中，各作用模塊中間的裝修隔斷要清楚、靠譜，防止因?yàn)槟K常見故障危害模塊工作中，將常見故障限制在一個較小的范疇內；規定選用母線槽水準布局，使設備姿勢、供熱平穩，并能承擔一定短路電流的沖擊性。

低壓低壓開關柜的電源電路總數一般非常大，關鍵充分考慮大空間、單容積發電量柜的應用特性，必須相對應的電源電路與之配對，以確保礦井低壓開關柜能充分發揮相對應的作用。

GGD系列產品：

(1)主要用途：GGD型低壓開關柜適用變電站.發電廠.礦山企業等電力工程客戶的AC50Hz.額定值工作標準電壓380V.額定值工作中電流量1000-3150A的配電系統，用以電力工程.照明燈具和變電設備的開關電源變換。可取代低壓開關設備。

結構類型：

1.GGD低壓高壓開關柜選用一般立式構造，結構用8MF冷彎型鋼厚鋼板電焊焊接安裝，20個安裝孔，共指數高。

2.木柜的上.下.兩邊有不一樣總數的開水箱。殼體的電氣設備一部分遇熱后，發熱量升高，經過頂端槽口排出來，冷氣持續從底端槽口引入箱里。密封箱由下而上產生當然通氣口，以做到發燙的目地。

3.GGD箱體依據工業化產品外觀設計的必須，選用黃金分割率的方式設計制作箱體外觀設計及各部份的切分規格，使全部箱體別具一格，外貌煥然一新。

4.如必須，可將柜機蓋挪走，以便捷當場主公交車的安裝和調節，柜上四角安裝有起重吊鉤和吊鉤。

5.服務器機柜維護級別為IP30，客戶可依據自然環境規定挑選IP20—IP40。

2

GCK系列產品：

運用范疇：GCK低壓開關柜由配電設備中心(PC)服務器機柜及電機控制系統中心(MCC)構成。遠程服務器適用AC50(60)HZ.額定值工作標準電壓低于660V.額定電壓低于4000A的操縱配電系統，及其做為變電設備如配電設備.電機控制系統和照明燈具。

結構類型：

1.零件通用性.應用領域.相對高度規范化。

2.木柜的頂端是公交車室，前邊是電氣設備室，后邊是電纜線通道。每一個屋子都是有厚鋼板或隔熱材料，可以信賴。

3.MCC服務器機柜抽屜柜小屋子的門、隔離開關或刀閘的操縱桿上配有機械設備互鎖，只可開啟搖桿。輸出功率電源開關。MCC主機箱中有三個部位：布線電源開關、實驗部位、分離出來部位。

4.在高壓開關柜頂可按開關電源規定安裝系統總線橋。

3

GCS編碼序列：

主要用途：GCS型低壓開關柜，三相溝通交流頻率50Hz，額定值工作標準電壓400V(690V)，額定電壓4000A下列，供供配電系統開關電源.輸出功率分派和電動機集中控制系統，容積賠償。適用電廠.原油.化工廠.冶金工業.紡織業.多層建筑，大中型電廠.石油化工系統軟件等自動化技術程度高的地區，也可應用于必須與計算機接口的場地。

結構類型：

1.聲卡機架是8MF敞開式式鋼架結構，主框帶有安裝E=20mm和100mm控制模塊的安裝孔，架構拼裝靈便便捷。

2.配電箱的各作用室彼此之間防護，其隔斷分成作用模塊室.公交車室.電纜線房。每一個屋子的作用相對性單獨。

3.立式客車選用柜后脈沖信號布局，提高客車抵抗力是主電源電路具備高短路故障抗壓強度工作能力的基本上對策。

KYN28高壓開關柜是指在發電、傳輸、分配、電能的轉換和消耗過程中起通斷、控制或保護作用，電壓等級為12kV的電氣產品，主要包括高壓斷路器，接地開關，變壓器等。高電壓開關制造行業是輸變電設備制造行業的重要組成部分，在整個電力行業具有舉足輕重的地位。在調試過程中，通常情況下，為了測試設備的安全穩定運行，通常將更換元件或出現故障后再投入使用，本文將有關問題綜合整理后進行表達。

一、我們先簡單介紹一下高壓開關柜，以了解相關的注意事項。

高電壓金屬封閉開關裝置由箱體和手推車兩大部分組成。機柜由金屬隔板分隔為四個獨立的隔間：母線室、開關房、電纜房、繼電器儀表室。手推車按用途可分為斷路器、量具、隔手車等，不同參數的手車可自由互換，手車在柜內有試驗位置和工作位置，每一位置都有可靠連接裝置。高電壓開關柜具有連鎖性，安全可靠，符合“五防”要求：

1.防止錯誤使用斷路器；

2.防止帶負載的隔離拉合開關，即防止帶負荷推拉小車；

3.防止接上電源線，即防止接地開關的帶電合；

4.防止接地線送電，即防止接地開關在接地位置時送電；

5.防止錯誤進入帶電間隔。

當斷路器手車在測試或工作位置時，斷路器才能合分運行，并且在斷路器合閘后，手車不能移動，防止了帶負荷的誤拉，推離路器。

只有在接地開關處于分閘位置時，斷路器車輛才能從試驗位置移到工作位置，并且只有在斷路器手推車在測試位置時，接地開關才能合閘，從而達到防止誤合接地開關和防止接地開關處于閉合位置時，防止接地開關處于閉合位置。

當接地開關處于分閘位置時，下、后車門均不能開啟，避免誤入帶電間隔。

二個插頭在工作的時候被鎖住無法拔下。為了確保各個聯鎖裝置的安全性和可靠性，不損壞，必須按照聯鎖防誤操作程序操作。

當斷路器手車在測試或工作位置時，斷路器才能合分運行，并且在斷路器合閘后，手車不能移動，防止了帶負荷的誤拉，推離路器。

只有在接地開關處于分閘位置時，斷路器車輛才能從試驗位置移到工作位置，并且只有在斷路器手推車在測試位置時，接地開關才能合閘，從而達到防止誤合接地開關和防止接地開關處于閉合位置時，防止接地開關處于閉合位置。

當接地開關處于分閘位置時，下、后車門均不能開啟，避免誤入帶電間隔。

二個插頭在工作的時候被鎖住無法拔下。為了確保各個聯鎖裝置的安全性和可靠性，不損壞，必須按照聯鎖防誤操作程序操作。
